Guangdong Yanhui Hydraulic Co., Ltd. je jedan od vodećih proizvođača i dobavljača MSK071D-0300-NN-M1-UG1-NNNN u Kini. Srdačno vas pozdravljamo na veliko MSK071D-0300-NN-M1-UG1-NNNN za prodaju ovdje iz naše tvornice. Ako imate bilo kakav upit u vezi cjenika i ponude, slobodno nam pošaljite email.
Pregled proizvoda

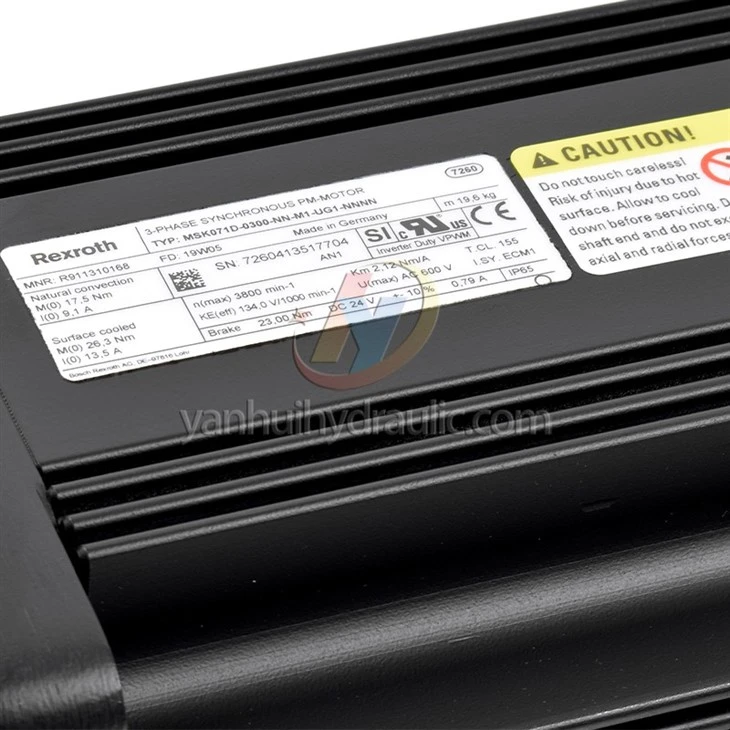

▔▔MSK071D-0300-NN-M1-UG1-NNNN je sinhroni servo motor visokih performansi, koji pripada Rexroth IndraDyn S MSK seriji. Dizajniran posebno za zahtjevnu industrijsku automatizaciju i aplikacije visoke preciznosti za kontrolu kretanja, ovaj motor se ističe u isporuci konzistentne dinamike, velike gustine obrtnog momenta i rigorozne povratne informacije o položaju. Dizajniran je da radi neprimjetno zajedno s pogonskim kontrolerima kako bi izvršio brzu regulaciju brzine, visoko precizno pozicioniranje i preciznu kontinuiranu kontrolu u sofisticiranim hidraulično-servo hibridnim sistemima, višeosnim mašinama, opremi za štampanje i naprednim automatizovanim ćelijama za sklapanje.
Ključne prednosti
▔▔
- Velika gustoća snage i dinamički odziv: Kompaktan dizajn sa 71 okvirom isporučuje kontinuirani obrtni moment do 20 Nm (termalna ocjena 100 K) i vršni obrtni moment do 52,5 Nm, omogućavajući brzo ubrzanje i dinamičke profile usporavanja.
- Visoka{0}}precizna optička povratna informacija: Integrisani apsolutni enkoder sa više obrtaja sa Hiperface interfejsom (128 perioda signala) obezbeđuje podatke o apsolutnoj poziciji bez potrebe za resetovanjem memorije okretaja sa baterijom-pokretanjem ciklusa napajanja.
- Integrirana električno otpuštena kočnica: Ugrađena-kočnica za zadržavanje od 23 Nm osigurava zadržavanje statičke ose tokom stanja-isključenja ili hitnog zaustavljanja, sprječavajući slučajno vertikalno pomjeranje ili pomicanje tereta.
- Bez održavanja-Hlađenje prirodnom konvekcijom: Dizajn pasivnog površinskog hlađenja eliminiše vibracije ventilatora, spoljnu buku, pomoćne vodove za hlađenje i rutinsko održavanje filtera.
- Raznovrsna električna veza: Sadrži konektor za enkoder koji se može rotirati za 240- za fleksibilno usmjeravanje kablova u ormarićima sa ograničenim prostorom i kućištima mašina.
- Industrijska izdržljivost: Određen prema standardu zaštite IP65 i klasu 155 (F) toplinske izolacije za visoku otpornost na prašinu, vlagu i povišene radne temperature okoline.
-
Tehničke specifikacije
▔▔
| Naziv parametra | MSK071D-0300 Standard | MSK071C-0300 Opcija | Jedinice |
| Kontinuirani obrtni moment u mirovanju (60K) | 12.0 | 8.5 | Nm |
| Kontinuirani obrtni moment u mirovanju (100K) | 13.5 | 9.8 | Nm |
| Maksimalni vršni obrtni moment | 32.0 | 23.0 | Nm |
| Kontinuirana struja u mirovanju | 10.2 | 7.8 | A |
| Maksimalna struja | 42.5 | 32.0 | A |
| Maksimalna brzina rotacije | 4200 | 4700 | rpm |
| Inercija rotora | 0.00170 | 0.00110 | kg*m2 |
| Thermal Time Constant | 45 | 40 | min |
| Zaštitna klasa | IP65 | IP65 | - |
| Maksimalna radna temperatura okoline | -20 do +40 | -20 do +40 | stepen C |
| Dozvoljena temperatura skladištenja | -20 do +80 | -20 do +80 | stepen C |
| Masa / Težina | 13.2 | 10.5 | kg |
Opcije konfiguracije
▔▔Potpuna analiza koda modela za MSK071D-0300-NN-M1-UG1-NNNN ilustruje njegove specifične strukturne i električne parametre:
- Veličina okvira motora:MSK071 (klasa veličine prirubnice 70 mm, srednja gustina snage)
- Dužina okvira:D (Duga dužina okvira za visok kontinuirani obrtni moment mirovanja)
- Šifra namotaja:0300 (Standardna ocjena brzine optimizirana za napajanje invertera 400V/480V)
- Način hlađenja:NN (prirodna konvekcija, ne-ventilirano pasivno površinsko hlađenje)
- Tip kodera:M1 (Optički enkoder, više-apsolutni okret, EnDat 2.1 / Hiperface protokol podržan)
- Električni priključak:UG1 (rotirajući konektor za napajanje, standardno kućište s prirubnicom pod pravim uglom{1}})
- Dizajn osovine:Obična osovina bez utora, integrirani zaptivni prsten vratila
- Kočnica za zadržavanje:NNNN (standardna verzija motora bez integrirane mehaničke kočnice)
Ključni materijali i komponente
▔▔
- Trajni magneti:Trajni magneti visokog{0}}klase NdFeB (neodimijum gvožđe bor) postavljeni na rotor obezbeđuju maksimalnu gustinu magnetnog fluksa, superiornu otpornost na demagnetizaciju i visoku termičku stabilnost do 150°C.
- Sklop osovine:Precizno-brušeno visoko{1}}osovinsko vratilo od konstrukcijskog čelika koje nudi visoku torzionu krutost i otpornost na habanje protiv stalnih dinamičkih radijalnih opterećenja.
- Izolacija namotaja:Klasa 155 (F) izolacijski sistem koji koristi bakrenu magnetnu žicu s visokim-dielektričnim dielektričnim magnetom i epoksidnu vakuum impregnaciju za termičku izdržljivost i otpornost na vlagu.
- Stanovanje:Kućište od-livene visoko-zatezne legure aluminijuma sa -prevučenom površinskom obradom za poboljšani strukturalni integritet i pasivno odvođenje toplote.
- Zaptivke vratila:Fluorugljeni gumeni (FKM / Viton) radijalni zaptivni prsten vratila pruža kompatibilnost zaptivke sa sintetičkim uljima, rashladnim tečnostima i industrijskim hidrauličnim tečnostima.
Zaštita ambalaže i transporta
▔▔
- Primarno pakovanje:Umotano u zaštitnu polietilensku foliju od elektrostatičkog pražnjenja (ESD) i film za zaštitu od korozije pare (VCI) protiv hrđe.
- Ublažavanje šoka:Umetci od ekspandiranog poliuretana (EPU) visoke gustine (EPU) koji se uklapaju u formu -priliježući-, kapsuliraju okvir motora, sprečavajući pomicanje i apsorbirajući sile pada/udara tokom transporta.
- Sigurno sidrenje:Teška-kartonska spoljna ambalaža ojačana unutrašnjim uglovima ivica i dvotrakom -polipropilenskom trakom.
- Paletiranje u rasutom stanju i izvozu:Za više{0}}pošiljke, kontejneri se slažu na ISPM-15 toplinski{3}}obrađene drvene palete, termički skupljene u teškoj plastičnoj ambalaži i pričvršćene čeličnim trakama kako bi preživjele intermodalne transporte.
Applicacije
▔▔1. Servo-Hidraulički pogoni pumpi s promjenjivom brzinom (Sytronix Systems)
U dinamičkim elektro-hidrauličnim pogonskim jedinicama, ovaj motor se direktno povezuje sa unutrašnjim zupčastim pumpama ili aksijalnim klipnim pumpama. Dinamički usklađuje brzinu i obrtni moment motora sa zahtjevom za tlakom i protokom:
- Funkcija: Izvršava-održavanje pritiska u zatvorenoj petlji i brzo prebacivanje protoka. Kada se dostigne pritisak u sistemu, motor pada na nisko stanje-o/min, smanjujući potrošnju energije do 70 posto u poređenju sa indukcijskim pumpama s fiksnom{4}}brzinom.
- Oprema: Hidraulične mašine za brizganje, prese{0}} za livenje pod pritiskom, hidraulične prese za štancanje i hidraulične kočnice za savijanje.
2. Sekundarne osovine za alatne alate visoke{1}}
- Funkcija: Kontrolira automatizirane izmjenjivače alata (ATC), indeksirajuće rotacijske stolove i pomoćne osi za pomicanje koje zahtijevaju glatko kretanje i veliki obrtni moment kada su u stanju mirovanja.
- Oprema: CNC glodalice, vertikalni obradni centri i više{0}}osni strugovi za struganje.
3. Pakovanje i pretvaranje Rotary Cut-Off / Feeder Station
- Funkcija: Pokreće rotacione poprečne{0}}rezivače i-brze valjake za uvlačenje filma koji zahtijevaju veliko ubrzanje tokom kontinuiranih ciklusa indeksiranja.
- Oprema: Vertikalni oblik{0}}ispuniti-mašine za pakovanje, kontinualne rotacione matrice i fleksografske štamparske mašine.
Povezani modeli
▔▔| Identifikator modela | Okvir / dužina | Winding Type | Jedinica za povratne informacije | Brake Included |
| MSK071D-0300-NN-M1-UG1-NNNN | 071 / D | Standard 0300 | Više{0}}apsolutni okret (M1) | br |
| MSK071D-0300-NN-M1-UG1-B999 | 071 / D | Standard 0300 | Više{0}}apsolutni okret (M1) | Da (držača kočnica) |
| MSK071C{2}}0300-NN-M1-UG1-NNNN | 071 / C | Standard 0300 | Više{0}}apsolutni okret (M1) | br |
| MSK071D-0450-NN-M1-UG1-NNNN | 071 / D | Velika brzina 0450 | Više{0}}apsolutni okret (M1) | br |
| MSK071D{2}}0300-FN-M1-UG1-NNNN | 071 / D | Standard 0300 | Tečno hlađenje (FN) | br |
| MSK060C-0300-NN-M1-UG1-NNNN | 060 / C | Compact 0300 | Više{0}}apsolutni okret (M1) | br |
FAQ
▔▔P: Kako mogu potvrditi tačnu konfiguraciju modela MSK071D-0300-NN-M1-UG1-NNNN?
O: Dešifrirajte svaki segment broja dijela: MSK071 specificira veličinu okvira, D označava dužinu, 0300 je nazivni napon namotaja, NN predstavlja prirodno konvekcijsko hlađenje, M1 označava više-apsolutni optički enkoder, UG1 definira okretnu orijentaciju priključka utikača, a NNNN označava da nema mehaničke kočnice.
P: Koji ključni parametri moraju biti usklađeni kada se postojeći servo motor zamjenjuje ovim modelom?
O: Morate provjeriti četiri primarna parametra: mehaničke dimenzije prirubnice i promjer osovine, tip povratne informacije namotaja (protokol optičkog enkodera M1), električnu kontinualnu/vršnu struju koja odgovara izlazu pretvarača kontrolera pogona i prisustvo ili odsustvo kočnice za zadržavanje (NNNN vs kočnica opcija).
P: Da li je ovaj motor pogodan za direktno uranjanje ili direktan kontakt sa hidrauličnim fluidom visokog pritiska?
O: Motor ima stepen zaštite IP65 sa standardnim Viton zaptivkama vratila, što ga čini pogodnim za izlaganje rashladnim tečnostima i hidrauličnim uljima od prskanja. Međutim, nije dizajniran za kontinuirano uranjanje u tekućinu ili mlaz iz osovine visokog{2}}pritiska bez vanjskih štitnika od prskanja.
