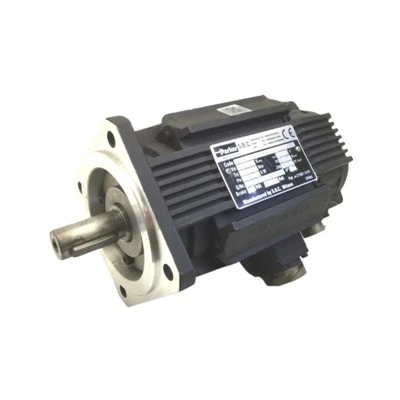

Parker SMH motor

Pregled proizvoda

Ključne prednosti

• Istaknuti-dizajn polova pruža visoku gustinu snage i ultra-nisku inerciju rotora za maksimalno ubrzanje.
• Inkapsulirani trajni magneti visoke-koercitivnosti neodimijum-gvožđe-bor (NdFeB) koji osiguravaju superiorni kapacitet preopterećenja bez demagnetizacije.
• Neprekidni nazivi obrtnog momenta u zastoju u rasponu od 0,19 Nm do 60 Nm sa maksimalnim izlaznim obrtnim momentom koji doseže do 190 Nm.
• Visoke radne brzine do 7500 RPM podržane od sinusoidnih povratnih-EMF sistema povratnih informacija.
• Modularne opcije montaže sa fleksibilnim povratnim informacijama, osovinom i konfiguracijom električnih završetaka.

Tehničke specifikacije

▔▔

Opcije konfiguracije

• Mehanička struktura: Standardna IEC prirubnička montaža (opcije B5 / B7 / B8). Dostupne su konfiguracije osovine kao glatka cilindrična osovina ili osovina sa utorom za klin, balansirana sa polu{4}} ključem kao standard.
• Kontrolni način: Puni 3-fazni sinusoidalni AC servo rad bez četkica koji se pokreće preko digitalnih servo pogona (Compax3 / PSD1 serija).
• Opcije povratnih informacija: 2-razlučivač (standardno za oštra industrijska okruženja), Single-okretni ili višeokretni SinCos / HIPERFACE apsolutni enkoderi ili inkrementalni enkoderi.
• Električne konfiguracije: Standardni rotirajući konektori Interconnectron, kružni konektori u MIL-stilu ili teške-konekcije priključne kutije.
• Kočnica za zadržavanje: Integrirana parkirna kočnica od 24 VDC sigurna od otkazivanja (postavljena nasuprot prednje prirubnice ili prednje-strane u zavisnosti od veličine rama).
• Metoda hlađenja: Dizajn okvira sa prirodnom konvekcijom/zračnim{0}}hlađenjem.

Ključni materijali i komponente

▔▔

• Trajni magneti: vrhunski neodimijum-gvožđe-bor (NdFeB) rijetki- magneti sa visokoenergetskim proizvodom i specijaliziranom površinskom enkapsulacijom na osovini radi sprječavanja odvajanja i korozije.
• Namotaj i izolacija statora: Visokotemperaturni bakreni namoti klase H-izolovani materijalima klase F, ojačani protiv visokih termičkih ciklusa i napona.
• Ležajevi i zaptivke: Precizni kuglični ležajevi sa dubokim-žljebovima podmazani doživotno, upareni sa visoko-izdržljivim Viton / FKM radijalnim zaptivkama vratila za pouzdanu IP65/IP67 zaštitu od ulaska industrijskih fluida.
• Kućište okvira i prirubnice: Kućište od-livenog aluminijuma i visoko{1}}od legure zatezanja optimizirano za brzo odvođenje topline i strukturnu krutost.

Zaštita ambalaže i transporta

▔▔

• Jedinično pakovanje: industrijska-industrijska jedno-pakovanje za teške uslove rada sa umetcima od polietilenske pene visoke gustine (PE) po meri-formiranim-kojim osiguravaju osovinu motora i električne konektore od mehaničkih udara.
• Zaštita okoliša: Hermetički zatvorena anti-statička VCI (inhibitor parne korozije) plastična vrećica koja sadrži vlagu-upijajući silika gel paketi za sušenje kako bi se spriječila površinska oksidacija tokom okeanskog transporta ili dugotrajnog skladištenja-.
• Zaštita osovine: Ojačani plastični štitnici osovine i čahure za zaključavanje bez ključa primijenjene za zaštitu precizne tolerancije tijekom rukovanja.
• Pakovanje u rasutom stanju: izvoz-standardne drvene sanduke ili paletizirane matične kutije bezbedno vezane-teškim PET trakama i skupljajućim-umotanim za kontejnerske pošiljke.

Applicacije

• Mašine za brizganje i puhanje plastike: Služi kao -pogon visokog odziva za servo-električne jedinice za ubrizgavanje, klinove za izbacivanje i ose otvaranja/zatvaranja kalupa koji zahtijevaju preciznu regulaciju brzine i brze profile ubrzanja.
• Automatizirani sistemi za pakovanje i označavanje: Izvršava precizno elektronsko okretanje, -brzo ubacivanje filma, rotacijsko sečenje i kretanje indeksiranja gdje je ultra-niska inercija rotora kritična za brza vremena ciklusa.
• CNC centri za obradu metala i alate: Kontrolišu pomoćne servo osovine, izmjenjivače alata i dinamičke rotacijske indeksne stolove koji zahtijevaju visok kontinuirani moment zastoja i sposobnost držanja bez zazora.
• Robotika za rukovanje materijalima i portalna robotika: Pokreće više-osinske linearne portalne platforme i pik{1}}i-postavite krakove gdje velika snaga-prema-omjeru težine minimizira pokretnu masu i poboljšava ukupnu propusnost.
• Oprema za pretvaranje i štampanje: Upravlja zateznim{0}}valjkama za kontrolu napetosti i pogonima cilindra za štampanje koji zahtijevaju glatki niski-moment zupčanika i precizno usklađivanje brzine.

Povezani modeli

▔▔

FAQ

Pitanje: Kako mogu potvrditi kompletan broj dijela za naručivanje Parker SMH motora?

Odgovor: Potpuni broj dijela uključuje kodove za veličinu okvira, nazivnu brzinu/napon, tip namotaja, uređaj za povratnu informaciju, prirubnicu za montažu, detalje vratila, tip konektora i opciju kočnice. Dostavite postojeći niz natpisne pločice motora ili potrebne parametre momenta/brzine našem tehničkom prodajnom timu radi provjere.

Pitanje: Koje serije pogona su potpuno kompatibilne sa Parker SMH motorima?

Odgovor: SMH motori su posebno optimizirani za direktan rad-i-radi sa Parker Compax3 i PSD1 serijama servo drajvova, ali se također mogu konfigurirati za rad sa standardnim 230/400 VAC digitalnim servo drajvima treće strane-koji odgovaraju interfejsima rezolvera/enkodera.

Pitanje: Može li SMH motor zamijeniti stariji motor SMB ili SME serije?

Odgovor: Da, SMH motori dijele mehaničke dimenzije okvira i profile namotaja sa SMB/SME porodicama. Primarna razlika leži u podrazumevanom uređaju za povratne informacije i stilu konektora; migracija obično zahtijeva samo odabir odgovarajuće opcije povratne informacije ili datoteke za podešavanje disk jedinice.
